关键词   铵盐  有机肥（ZLG）系列振动流化床干燥设备

2022年，南宁某有限公司购买ZLG系列振动流化床干燥机大型流化床干燥机，全面启动实施此项目，并于近日全面完工，历时仅5个月。该大型工程项目建设主要涉及的工艺核心设备参与单位常州鼎卓干燥，其在“喷+干”工艺一体化设备制造行业有雄厚的实力与丰富的经验。在项目建设过程中，常州鼎卓干燥提供回转窑滚筒干燥设备的设计制造为项目的高质量完工提供成熟完美的核心装备。

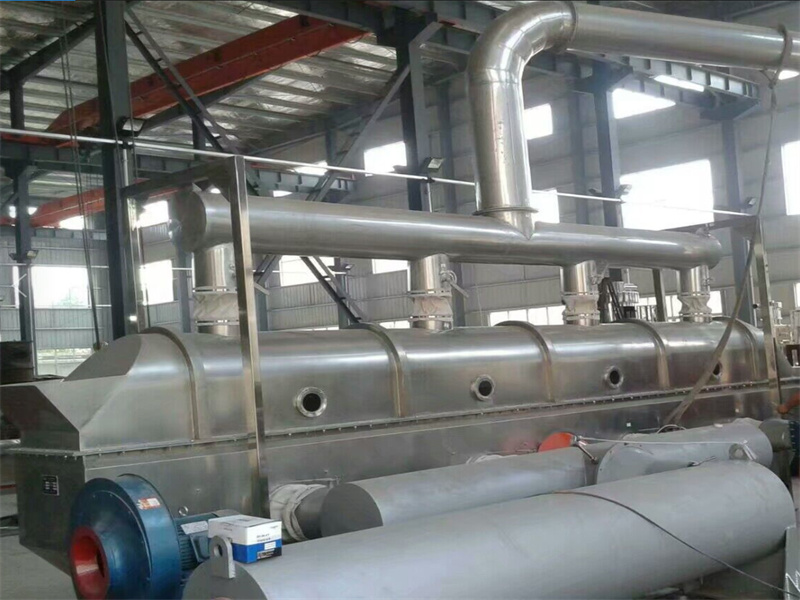

振动流化床结构组成

1、shang床体

- shang床体将干燥区同大气分隔开防止粉尘外泄造成环境污染，其上半部尺寸大于下半部，因而其上部风速小于下部，有利于粒子沉降，降低粉尘的夹带量，减少除尘器收尘量，排放大气的粉尘更少，更加。

- shang床体顶部尾弧形结构，这样制作刚度较好，内部易于打磨抛光处理，光洁度好，不粘附粉尘。

- shang床体通常为薄壁结构，厚度一般在3mm左右，为防止侧壁产生较大的弹性振动，外部要段焊加强筋。

- shang床体设置排风口，用于排风，兼顾shang床体强度一般制作为圆型，根据流化床的大小出风口一般制作4-6个。

- shang床体设有快装视镜，用于观察物料干燥状态也可以兼顾手孔作用。

- shang床体使用快装检修口，方便快速打开和关闭。

- shang床体一端设有进料口，进料口有阀板方便调节进料量。

2、下床体

- 下床体是热空气进入的气室与床板共同完成将热风均匀送入床层的任务，同时振动电机也安装在下床体上。下床体容积的大小与床层压降均匀性及压降波动有关，为此必须有足够大的下床体的容积才行，下床体还要承受全部参振质体的动负荷，所以下床体应设计成箱式框架结构。

- 下床体要安装振动电机，所以下床体后要比shang床体大，一般4-6mm，外部用槽钢加强，内部用圆管加强。

- 下床体用隔板分两个气室，一个气室通热风，一个气室通冷风，隔板与下床体底板留有一定距离，方便床板漏料与清洗水的流通。

- 下床体设置排风口，用于排风，兼顾shang床体强度一般制作为圆型，根据流化床的大小出风口一般制作4-6个。

- 下床体是箱式结构，底板与侧板折弯焊接后会有死角，为防止物料堆积方便清洗，在死角上焊接三角板收口。

- 下床体在出料口下方设有清灰口，清灰口方变圆制作，顶部加盲板用快装连接。

- 下床体减震方式多种多样，主要采用橡胶弹簧和充气气囊方式。

3、上下床体法兰

- 上下床体连接主要分两种方式，一种是法兰螺栓连接，即用螺栓将上下床体法兰连接起来，这种方式对于流化床的清洗与检修不是很方便，鉴于此种情况，我公司设计一种可快速连接与拆卸的的方式，如下图所示：

振动流化床干燥机特点：


　　1、 物料受热均匀，热交换充分，干燥强度高，比普通干燥机节能30%左右。


　　2、 振动源采用振动电机驱动，运转平稳，维修方便，噪音低，寿命长。


　　3、 流态化稳定，吹穿现象。床层开孔形式，及开孔率至关重要。终水份、产量可通过振幅及加料量来掌握。


　　4、 可调性好，适应面宽。


　　5、 对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则时亦不影响工作效果。


　　6、 采用全封闭式的结构，很好地防止了物料与空气间的交叉污染，作业环境清洁。

4、床板

- 热风通过多孔板使物料在振动流化床内变成流态化状态，经验表明开孔率越大，流化质量越不容易保证，开孔率一般去3%-10%区间，开孔一般按正三角形分布，直径多为1.5-2mm的直孔，也可针对湿度在进料端开一段舌行孔，后面再开直孔，也可以根据物料来具体设计。
