除尘设备系列

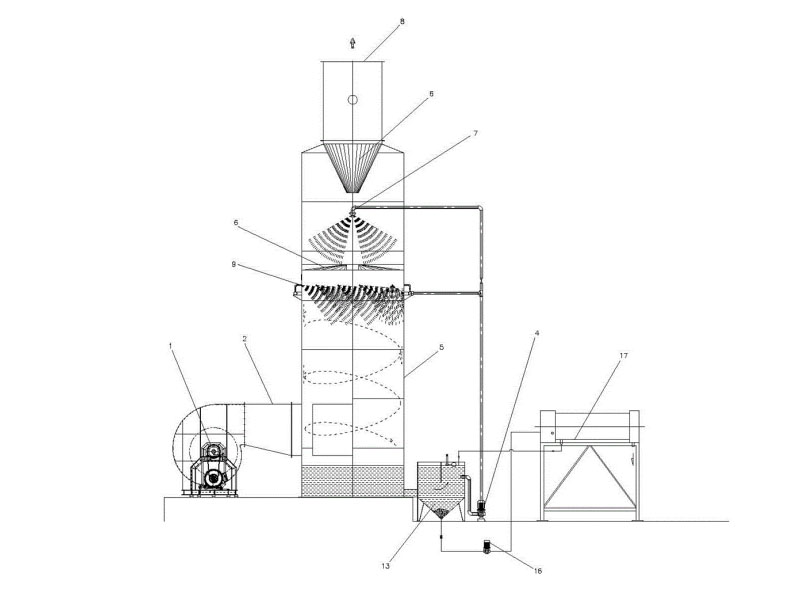

水膜除尘器(喷淋塔)

简介:立式水膜除尘器是依靠含尘气体切向进入时产生的离心力,使尘粒与在筒体内壁上所形成的水膜相接触,被水所粘附。其除尘效率与旋风除尘器一样,随气体进口速度增加和筒体直径减小而增大。含尘气体的进口速度一般取13~22m/s。
全国服务热线:13706115826

详细说明

       立式水膜除尘器是依靠含尘气体切向进入时产生的离心力,使尘粒与在筒体内壁上所形成的水膜相接触,被水所粘附。其除尘效率与旋风除尘器一样,随气体进口速度增加和筒体直径减小而增大。含尘气体的进口速度一般取13~22m/s。太高会使水膜破坏,压力损失也太高。由于只要尘粒受离心力甩到器擘,就会为水膜所粘附而捕集,而且捕集的尘粒不会再飞扬,所以除尘效率比干式旋风除尘器要高得多。此外,除尘器的筒体高度对除尘效率也有影响,一般高度不小于筒体直径的5倍。

(一)CLS型和CLS/A型立式水膜除尘器

  立式水膜除尘器常用的有CLS型、CLS/A型和干湿一体型除尘器(旋风水膜双级除尘器)等。它们的出口方式有两种,带有蜗壳形的出口称为X型,不带蜗壳形的出口称为Y型。另外,根据气体进入除尘器内的旋转方向(从顶视判断)又分为N型(逆时针)和S型(顺时针)两种。

  CLS和CLS/A型立式水膜除尘器应用范围基本相同,仅是各部分的尺寸比例不同及喷嘴不一样。另外,CLS/A型带有挡水圈,以减少除尘器的带水现象。

  立式水膜除尘器筒体内壁上应形成连续不断的均匀水膜,尽量避免气体或喷嘴溅起水滴而被气流带走。因此应选择适当的进口风速,喷嘴应保证供水沿切线方向喷入内壁,水压要恒定在0.3~0.5kgf/cm2之间。为保持水压稳定,可设置恒温水箱。喷嘴间距不宜过大,约300~400mm。此外,圆筒内表面上也不应该有突出的焊缝或凹凸不平,以免水滴飞溅。立式水膜除尘器进口的最高允许含尘量为2g/m3,否则应在其前增加一级除尘器,以降低进口含尘浓度。


CLS型立式水膜除尘器如图6—24,其主要性能及尺寸见表8—10和表6—ll。

CLS/A型立式水膜除尘器如图8—25,其主要性能及尺寸见表6—12和表6—13。

(二)干湿一体除尘器

  干湿一体除尘器是将旋风除尘器内筒作为水膜除尘器的筒体,使旋风与水膜两种除尘作用有效地结合在一起,使含尘气体在一个除尘装置中得到二次净化,以提高除尘效率。其除尘效率一般为95%左右,对疏水性粉尘,如石墨、炭黑等为93%。含尘气体从入口进入装置内,先经一级旋风除尘器除尘,然后进入内筒(内壁有流动的水膜),再进行二次离心水膜除尘。

  由于增加了第一级干式除尘,所以进口允许高含尘浓度可以高些,达4g/m3。进口速度以18~20m/s为好,要求的水压为1kgf/cm2。耗水量为0.07~0.31/m3,压力损失为65~95mmH2O。
