喷雾干燥机系列

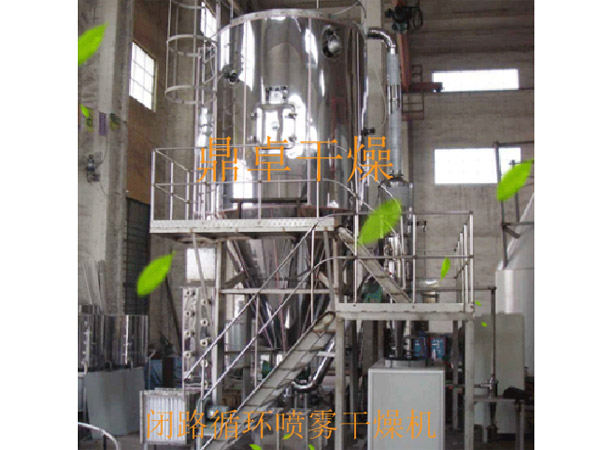

BPG闭路循环喷雾干燥机

简介:BPG型氮气闭路沸腾干燥机组主要有:进料系统;雾化系统;主塔系统;加热系统;气体过滤系统;收尘系统;冷凝洗涤回收系统;气体循环系统;清洗系统;;风机系统;控制系统等组成。...
全国服务热线:13706115826

详细说明

设备概述:

此喷雾干燥机组是采用氮气作为干燥循环介质循环使用,氮气浓度(>95%)首先,通过氮气置换干燥机内的空气,湿品通过加料泵进入噴塔主机顶部离心雾化器中雾化,经过加热装置加热氮气,氮气加热到一定的温度经过过滤器、管道进入噴塔主机内,在风机的作用下被雾化器雾化的物料与主塔顶部下来的高温热氮气并流接触,热氮气与雾状物料充分接触,物料中的溶剂迅速被气化蒸发,带有粉体的溶剂气体通过旋风分离器,气体中的大部分粉尘被旋风分离器收集并排出,因排出的物料温度较高,所以一般喷雾干燥出料的物料还需进行冷却处理。出旋风的气体进入冷凝洗涤吸收塔,经冷冻水将溶剂冷凝、冷却下来并回收,同时冷凝的溶剂在回收塔内在塔板和填料的作用下,将尾气溶剂中的粉尘也被洗涤回收在冷凝溶液中,此冷凝洗涤吸收塔起到两个作用,一是冷凝回收溶剂;二是洗涤回收尾气中的粉尘;被回收带有粉尘的溶剂进入溶剂回收罐收集并回用。经冷凝洗涤塔除湿除粉后的冷干氮气进入鼓风机,再鼓风机的作用下再回到加热器、过滤器重新进入噴塔重复循环利用。


主要结构及工作原理

BPG型氮气闭路沸腾干燥机组主要有:进料系统;雾化系统;主塔系统;加热系统;气体过滤系统;收尘系统;冷凝洗涤回收系统;气体循环系统;清洗系统;;风机系统;控制系统等组成。

系统开机前通过供氮系统先将干燥机系统内的氧气排出,当系统内含氧量<5%时,关闭排气阀,打开系统循环阀,启动自动补氮系统和泄压系统,启动风机,启动加热,启动冷凝系统,当系统内温度达到设定温度后,启动加料系统,启动雾化系统,物料通过雾化器进入干燥主塔内,被雾化的料液在主塔内溶剂迅速被气化,雾化被干燥,干燥后的物料通过主塔底部的出风管进入旋风分离被收集,少量带有粉尘的尾气进入冷凝洗涤回收装置,溶剂和粉尘在回收装置内被回收并收集回用,经过冷凝除湿后的氮气在风机的作用下再次回到加热器内进行加热并进入主塔,此过程循环进行,将进入主塔内的料液不断被干燥。


闭路循环喷雾干燥机技术规格

注:水份蒸发量与物料的特性及热进风、出口温度相关。当出口温度为90℃,随着产品不断更新,有关参数变更,恕不预先通知。
